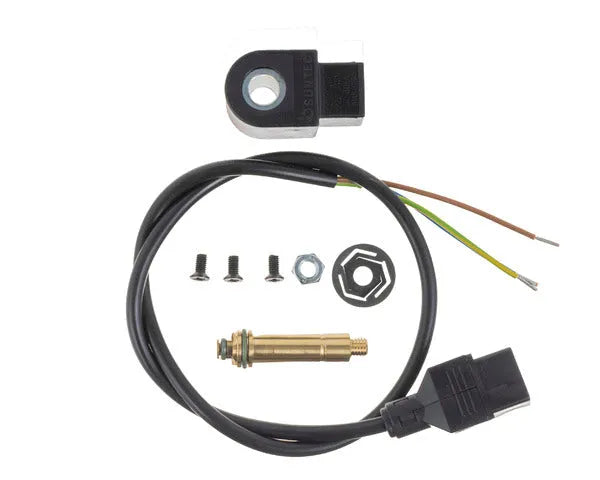

Esta electroválvula para quemadores de gasóleo SUNTEC AL 220V es un componente esencial para el correcto funcionamiento de sistemas de calefacción. Diseñada para garantizar un control preciso del flujo de combustible, asegura una combustión eficiente y segura. Ideal para reemplazar piezas desgastadas o para el mantenimiento preventivo de su equipo.
| Característica | Detalle |
|---|---|
| Voltaje | 220V |
| Tipo | Electroválvula bomba para quemador de gasoil |
| Compatibilidad de combustible | Aceite doméstico, HVO, B100 (mezcla de biocombustible con hasta 100% FAME, según DIN SPEC 51603-6 y EN 14214), queroseno. |
| Sistema de tuberías | Uno o dos tubos. |
| Montaje | Montaje de cubo según EN 225. (Montaje de brida disponible en modelos AL 75/75K/95/95K) |
| Roscas de conexión | cilíndricas según ISO 228/1. Entrada y retorno G 1/4, Salida de boquilla G 1/8, Puerto de manómetro G 1/8, Puerto de vacuómetro G 1/8. |
| Función de válvula | Regulación de presión. |
| Área abierta del filtro | 6 cm² (AL 20/35/35K/55/55K/65/65K), 20 cm² (AL 75/75K/95/95K). Tamaño de apertura: 150 µm. |
| Eje | Ø 8 mm según EN 225. |
| Tapón de derivación | insertado en el puerto de retorno para sistema de dos tubos |
| se retira con una llave Allen de 4 mm para sistema de un tubo. | |
| Peso | 1,1-1,3 kg (dependiendo del modelo). |
| Viscosidad de funcionamiento | 2 - 12 mm²/s (cSt) para AL 20/35/55/65/75/95, 1,25 - 12 mm²/s (cSt) para AL 35K/55K/65K/75K/95K. |
| Temperatura del aceite | 0 - 60°C en la bomba. |
| Presión de entrada | 2 bares máx. |
| Presión de retorno | 2 bares máx. |
| Altura de succión | 0,45 bares máx. de vacío para evitar la separación de aire del aceite. |
| Velocidad nominal | 3600 rpm máx. |
| Par (@ 45 rpm) | 0,09 N.m (AL20), 0,10 N.m (AL 35/35K/55/55K) - 0,12 N.m (AL 65/65K), 0,14 N.m (AL 75/75K) - 0,20 N.m (AL 95/95K). |
| Características de la electroválvula | Voltaje 220-240 o 110-120 o 24 V |
| 50/60 Hz, Consumo 9 W máx. | |
| Presión máxima | 25 bares. |
| Clase de protección | IP 54 según EN 60529, cuando se usa con cable conector SUNTEC. |
Códigos originales: 3713798, 991502, 991532; La bomba de aceite SUNTEC AL incorpora una electroválvula de bloqueo con función de corte en línea.; El conjunto de engranajes extrae aceite del tanque a través del filtro incorporado y lo transfiere a la línea de la boquilla a través de la electroválvula de corte. Se utiliza una válvula reguladora de presión para descargar todo el aceite que no se necesita en la boquilla.
